Šasija
Pronađite sve specifikacije visina šasije, maks. opterećenja prednje osovine, stražnjeg ovjesa, visina spojke, tegljača, značajki šasije i kočnica.
Sve što trebate znati o kamionu Volvo FL, sa svim detaljima.
Pronađite sve specifikacije visina šasije, maks. opterećenja prednje osovine, stražnjeg ovjesa, visina spojke, tegljača, značajki šasije i kočnica.
Visina | |
---|---|
Niska | oko 810 – 830 mm |
Srednja | oko 860 mm |
Visoka | oko 950 mm |
Posebno visoka | oko 960 mm |
Iznimno visoka* | oko 1175 mm |
* Samo za Volvo FL 4×4
Zračni | Lisnata opruga | |
---|---|---|
Niska | 4,0/4,5 t | 4.2 |
Srednja | 4,5/5,0/5,8 t | |
Visoka | 5,0/5,6/5,8/6,3 t | |
Vrlo visoka | 7,1 t | 7,1/7,5 t |
Iznimno visoka | 5,6 t |
Tip | Ovjes | Osovinsko opterećenje | Redukcija |
RAD – L80 | Lisnata opruga | 11,5 t | Jednostruka |
RAD – KR | Zračni | 13 t | Jednostruka |
RAD – A2V | Zračni | 10,5 t | Jednostruka |
Dostupne su kuke za spajanje prikolica.
Spremnici za gorivoSpremnici za gorivo mogu biti plastični, čelični ili aluminijski. Zapremina goriva varira od 80 do 300 litara. Osim toga, raspoloživa je kombinacija od dva spremnika 215 litara, čime se dobiva ukupna zapremina od 430 litara. | Spremnici za AdBlueSpremnik za AdBlue izrađen je od plastike, a zapremina iznosi 32 litre. Pumpa za AdBlue integrirana je u modul spremnika. Raspoloživa je jedna inačica za vozila sa spremnikom goriva montiranim na desnoj strani (ADTP-R) i jedna za vozila sa spremnikom montiranim na lijevoj strani (ADTP-L). |
Volvo FL sprijeda i straga ima pneumatske kočnice s ventiliranim diskovima. Antiblokirni sustav disk kočnice EBS (elektronički upravljani kočni sustav) pruža brži i sigurniji odziv te doprinosi manjem trošenju kočnica. Sustav uključuje funkcije kao što su ABS, antiblokirne kočnice, blokada diferencijala i kombinirano kočenje. Kombiniranim kočenjem sustav iskorištava različite kočnice vozila za ravnomjernije kočenje i manje trošenje kočnica kotača i guma. Prošireni paket EBS ima funkciju koja olakšava kretanje na uzbrdicama. Disk kočnice raspoložive su u različitim veličinama ovisno o primjeni.
EBS Medium Uz karakteristike paketa EBS Standard, paket EBS Medium ima sljedeće dodatne karakteristike: | Hidraulični retarder za mjenjače AL306 Maksimalni omjer u pretvaraču okretnog momenta (TC421) iznosi 1,77:1. |
Kontrola EBS statusa Nadzor EBS statusa putem elektroničkog sustava vozila TEA2+ i alata Volvo Tech Tool. | |
Pomoć pri kretanju na uzbrdici Kočnice se otpuštaju tek kad postoji dovoljan okretni moment motora da vozilo krene prema naprijed. | |
Analiza istrošenosti obloga Upozorenje na kočne obloge – izračunava preostalu raspoloživu kilometražu s postojećim kočnim oblogama. (Samo za disk kočnice.) | |
Automatsko otpuštanje parkirne kočnice Parkirna kočnica otpušta se kad vozač pritisne papučicu gasa i odabere stupanj prijenosa. |
Osim programskih paketa raspoložive su sljedeće opcije:
ESC (elektronička kontrola stabilnosti) Sustav za održavanje stabilnosti pri kočenju aktivira kočnice na svakom pojedinom kotaču, pri čemu pruža stabilnost za cijelu kompoziciju i djeluje protiv proklizavanja, prevrtanja i njihanja prikolice. ESC ispunjava zakonske zahtjeve elektroničke kontrole stabilnosti vozila i dostupan je na vozilima s 2 i 3 osovine. | Svjetla pri naglom kočenju Prilikom naglih kočenja pri brzinama većim od 50 km/h stop svjetla zatreperit će četiri puta u sekundi. |
Hidraulični retarder Kompaktni retarder na mjenjaču s maks. učinkom od 440 kW. |
Pronađite specifikacije motora, mjenjača, stražnjih osovina (uključujući omjere), kombinacija pogonskih sustava i pomoćnih pogona.
| D5K | D8K |
---|---|---|
Standard emisija | Euro 6 | Euro 6 |
Broj cilindara | 4 | 6 |
Zapremina | 5,1 dm³ | 7,7 dm³ |
Hod | 135 mm | 135 mm |
Provrt | 110 mm | 110 mm |
Kompresijski omjer | 17.5:1 | 17.5:1 |
Ekonomični br.okr. | 1100–1800 o/min | 1000–1700 o/min |
Učinak ispušne kočnice (2800 o/min) | 80 kW | 120 kW |
Učinak motorne kočnice (2800 o/min) | – | 170 kW |
Filtri ulja | 1 | 1 |
Količina ulja za zamjenu, uklj. filtar | 15 l | 20 l |
Rashladni sustav, ukupna zapremina | 13 l | 17 l |
Interval zamjene ulja Potrebne karakteristike goriva | Pomoćni pogoni na motoru Verzija za biodizel |
Pomoćni pogon na motoru
Okretni moment | Omjer | |
---|---|---|
PTER-DIN | 600 Nm* | 1:1 |
PTER-1400 | 600 Nm* | 1:1 |
PTER-100 | 600 Nm* | 1:1 |
* okretni moment odnosi se i na vožnju i na mirovanje. S AT2412 maks. moment pri vožnji = 150 Nm.

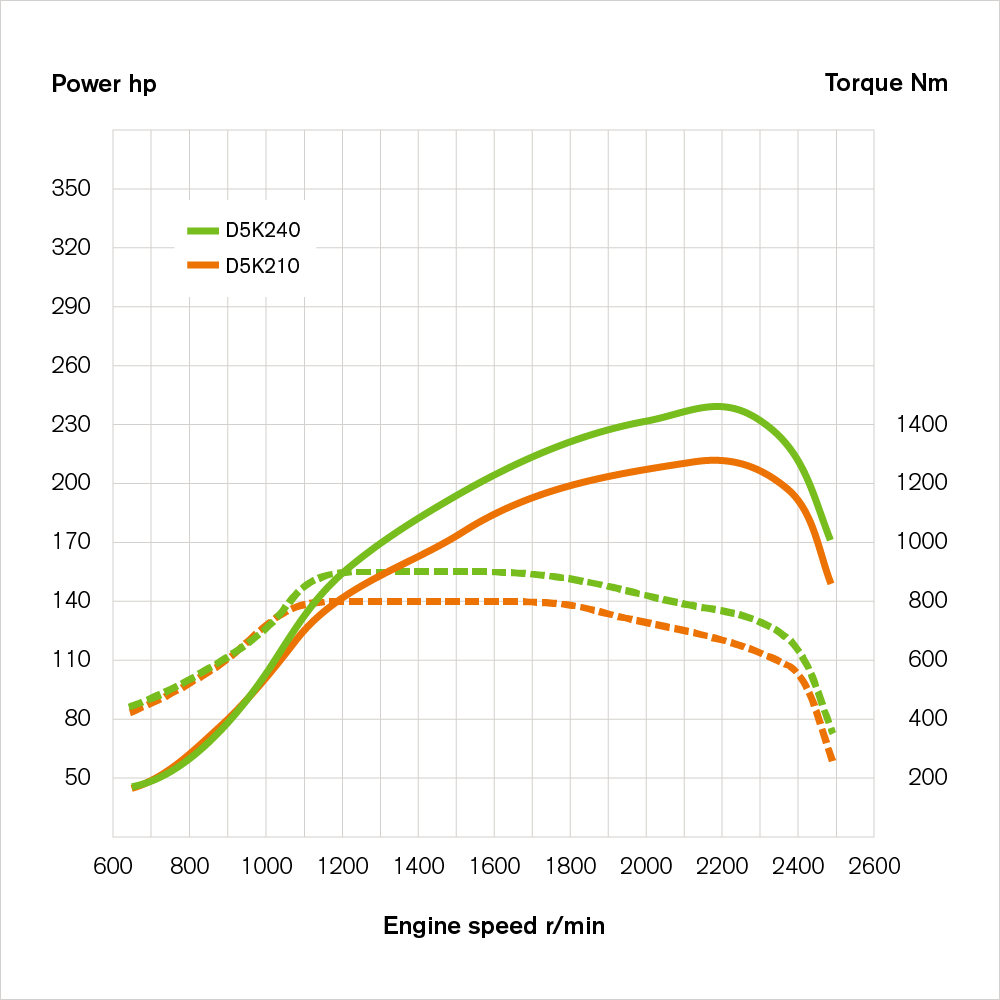

![]() | D5K – Euro 6 snaga / okretni moment Neto izlazna snaga prema: EC 582/2011 |
Neto izlazna snaga prema: EC 582/2011
D5K210 (154 kW) |
|
Maks. snaga pri 2200 o/min | 210 KS |
Maks. okretni moment pri 1100 – 1700 o/min | 800 Nm |
D5K240 (177 kW) |
|
Maks. snaga pri 2200 o/min | 240 KS |
Maks. okretni moment pri 1200–1600 o/min | 900 Nm |

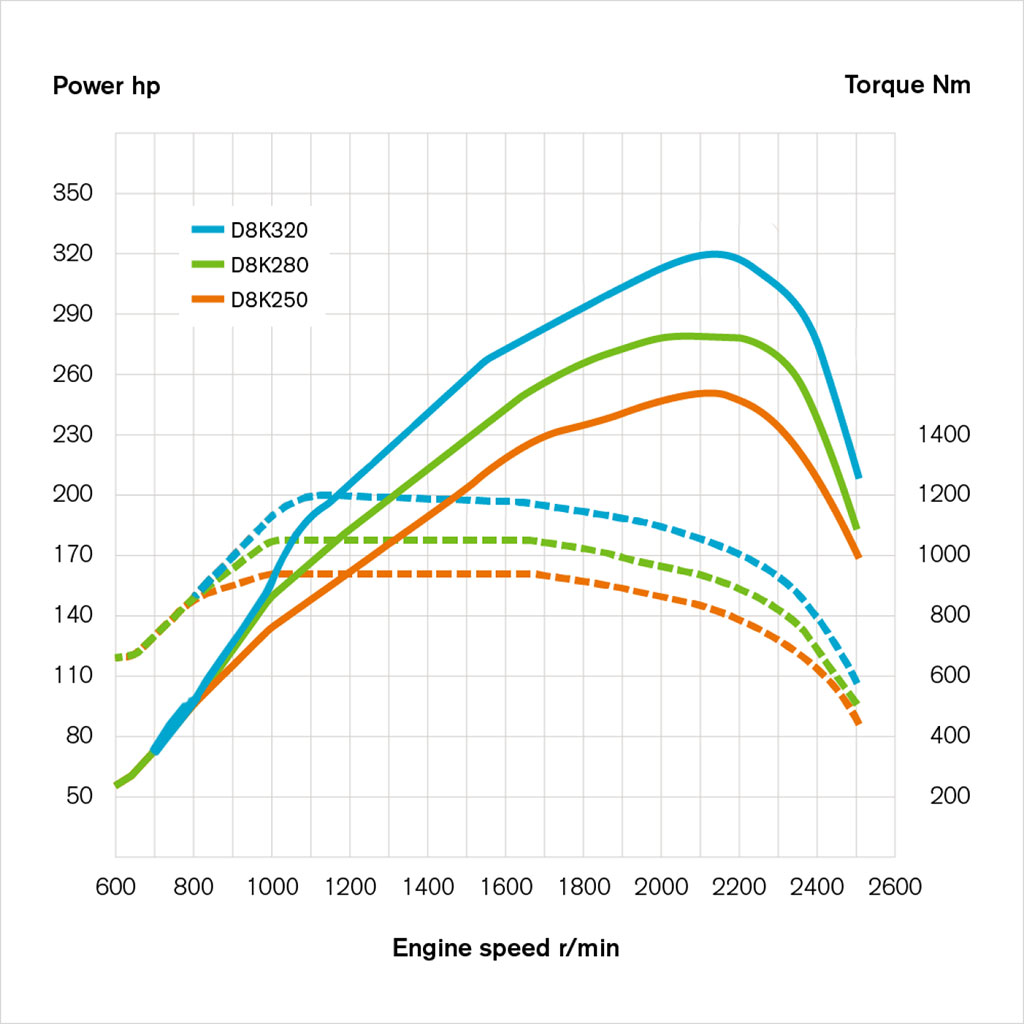

![]() | D8K – snaga / okretni moment Neto izlazna snaga prema: EC 582/2011 |
Neto izlazna snaga prema: EC 582/2011
D8K250 (184 kW) |
|
Maks. snaga pri 2100 o/min | 250 KS |
Maks. okretni moment pri 900 – 1700 o/min | 950 Nm |
D8K280 (206 kW) |
|
Maks. snaga pri 2100 o/min | 280 KS |
Maks. zakretni moment pri 950–1700 o/min | 1050 Nm |
D8K320 (235 kW) | |
Maks. snaga pri 2100 o/min | 320 KS |
Maks. okretni moment pri 1050 – 1600 o/min | 1200 Nm |
Ručni mjenjači imaju servo mehanizam. Kratka ručica mjenjača, ugrađena u instrumentnu ploču, radi bez vibracija, a pomak ručice je kratak i odrješit. Mjenjači se mogu specificirati s pomoćnim pogonom.
Tip | Najviši stupanj prijenosa | Maks. okretni moment (Nm) | Za kombinirane bruto težine (tone) |
---|---|---|---|
ZTO1006 | 6 | 1050 | 32.5 |
ZTO1109 | 9 | 1200 | 44 |
STO8006 | 6 | 850 | 24 |
6-stupanjski automatski mjenjač ili 8-stupanjski automatski mjenjač s tri načina vožnje.
Tip | Najviši stupanj prijenosa | Maks. okretni moment (Nm) | Za kombinirane bruto težine (tone) |
---|---|---|---|
AL306 | 6 | 1600 | 36 |
8AP1200 | 8 | 1200 | 36 |
Tip | Osovina | Zupčanik | Maks. okretni moment (Nm) | Maks. opterećenje osovine / sustava stražnjih kotača | Za kombinirane bruto težine (tone) |
---|---|---|---|---|---|
Jednostruka redukcija |
|
|
|
|
|
RSS0819A | Samostalna | Hipoidni | 950 | 8.5 | 19 |
RSS1125A | Samostalni | Hipoidni | 1050 | 11.5 | 25 |
RSS1132A | Samostalni | Hipoidni | 1050 | 11.5 | 32.5 |
RSS1344C | Samostalni | Hipoidni | 2600 | 13 | 44 |
Dvostruka redukcija |
|
|
|
|
|
RSH1140C* | Samostalni | Hipoidni | 1200 | 11 | 40 |
* Samo za Volvo FL 4×4
RSS0819A | RSS1125A | RSS1132A | RSH1140C | RSS1344C |
---|---|---|---|---|
3.31:1 | 3.58:1 | 3.78:1 | 5.86:1 | 3.70 |
3.58:1 | 3.73:1 | 4.13:1 | 6.31:1 | 4.11 |
3.73:1 | 3.90:1 | 4.50:1 |
| 4.63 |
3.91:1 | 4.11:1 | 5.14:1 |
| 5.29:1 |
4.10:1 | 4.33:1 | 5.67:1 |
| 6.17:1 |
4.30:1 | 4.63:1 | 6.17:1 |
| |
4.56:1 | 4.88:1 |
|
| |
4.88:1 | 5.13:1 |
|
| |
5.13:1 | 5.29:1 |
|
| |
5.29:1 | 5.57:1 |
|
| |
5.57:1 | 5.86:1 |
|
| |
5.86:1 |
|
|
|
D5K210 | D5K240 | D8K250 | D8K280 | D8K320 | |
---|---|---|---|---|---|
Mjenjači | |||||
8AP1200 | ● | ● | ● | ● | ● |
AL306 | ● | ● | |||
STO8006 | ● | ||||
ZTO1006 | ● | ● | ● | ||
ZTO1109 | ● | ● | |||
Osovine s jednostrukom redukcijom pogona | |||||
RSS0819A | ● | ● | |||
RSS1125A | ● | ● | ● | ● | |
RSS1132A | ● | ● | ● | ● | |
RSS1344C | ● | ● | |||
Osovine s dvostrukom redukcijom pogona | |||||
RSH1140C | ● | ● |
Raspoloživi su brojni pomoćni pogoni neovisni i ovisni o spojki, za sve vrste karoserijske opreme.
Na motoru | Na mjenjaču |
PTER-DIN Pomoćni pogon straga na motoru za izravan pogon hidraulične pumpe. PTER1400 Pomoćni pogon straga na motoru sa spojnom prirubnicom za hidrauličnu pumpu. PTER100 Pomoćni pogon straga na motoru sa spojnom prirubnicom za hidrauličnu pumpu. | PTR-HF/FH/ZF Priključak za spojnu prirubnicu, niski ili visoki brojevi okretaja. PTR-HP/PH/ZF Priključak za spajanje pumpe, niski ili visoki brojevi okretaja. |
Pronađite specifikacije mjera kabine, visine kabine iznad tla i značajki kabine
![]() | ![]() | ![]() |
Dnevna kabinaDnevna kabina s udobnim i ergonomskim okruženjem za vozača. Unutrašnja visina 1605 mm. |
|
|
Ovjes kabine Prednji ovjes kabine ima gumeni jastuk za ublažavanje vertikalnog gibanja, a stražnji se ovjes sastoji od spiralne opruge i amortizera. | Grijanje kabine Sustav grijanja kabine dostupan je u dvije varijante: samo grijanje s ručnom regulacijom ili grijanje i klima-uređaj s ručnom regulacijom. Tu je i sustav grijanja u mirovanju snage 2 kW koji se može odabrati kao opcija. |
Boje kabina Dostupno je 300 fiksnih nijansi. Mogu se naručiti i dodatne boje. | Prostor za odlaganje u kabini Kabina ima puno praktičnih i lako dostupnih pretinaca za čuvanje dokumenata i osobnih stvari. Iznad prednjeg stakla nalaze se dva pretinca zaštićena poklopcem ili mrežom kao i četiri DIN pretinca. Kao opcijska oprema mogu se naručiti brojne različite kutije za odlaganje i duguljaste kutije, podloga za pisanje i vješalica za odjeću. |
Vozačevo sjedalo Tri različite razine udobnosti: Komforna, standardna i ekonomična. Sve tri verzije imaju naslon, mogućnost podešavanja po duljini, visini i nagibu te integrirane naslone za glavu. | Sirene Možete odabrati dva dodatna tipa sirene: električnu ili pneumatsku – ili dvije krovne pneumatske sirene ili jednu električnu sirenu ispod prednjeg poklopca. |
Suvozačevo sjedalo Tri različite razine udobnosti: Standardna, ekonomična ili osnovna. | Ležaj (komforna kabina) Ležaj je u ponudi kao jednodijelni ili dvodijelni, širine 580 mm ili 780 mm. Tu je također opcijska zaštitna prečka za ležaj i detektor dima. |
Ležajevi Ležaj je u ponudi kao jednodijelni ili dvodijelni, širine 580 mm ili 780 mm. Tu je također opcijska zaštitna prečka za ležaj i detektor dima. | |
Prostor za odlaganje u kabini Kabina ima puno praktičnih i lako dostupnih pretinaca za čuvanje dokumenata i osobnih stvari. Iznad prednjeg stakla nalaze se dva pretinca zaštićena poklopcem ili mrežom kao i četiri DIN pretinca. Kao opcijska oprema mogu se naručiti brojne različite kutije za odlaganje i duguljaste kutije, podloga za pisanje i vješalica za odjeću. | |
Krovni prozor Kabina se može opremiti krovnim prozorom s mogućnošću otvaranja od 50 mm. Prozor se može otvarati i zatvarati ručno ili električno. | |
Upravljač Upravljač ima promjer od 460 ili 500 mm, ovisno o konfiguraciji kamiona i može se pneumatski namjestiti u željeni položaj | |
Klimatizacijski sustav Sustav grijanja kabine dostupan je u dvije varijante: samo grijanje s ručnom regulacijom ili grijanje i klima-uređaj s ručnom regulacijom. Tu je također sustav grijanja u mirovanju snage 2 kW koji se može specificirati kao opcija. | |
Presvlake sjedala Komforna tkanina. | |
Presvlake na oblogama Udobna tkanina. | |
