Specifikacije novog kamiona Volvo FM-a

Sve što trebate znati o kamionu Volvo FM sa sjajnim detaljima.

Električni

Značajke

Volvo FM Electric



Konfiguracije osovina

Tegljač: 4×2, 6×2, 6x4​​
Kruta šasija: 4×2, 6×2, 6×4, 8×2, 8×4
Sve osovine imaju zračni ovjes



Kabina

Niska dnevna kabina, dnevna kabina, niska spavaća kabina,
spavaća kabina, kabina Globetrotter



Kombinirana bruto težina

Do 65 tona



Kapacitet akumulatora

360 kWh – 540 kWh, 4 – 6 akumulatora



Domet do 470 km

Do 470 km

Vrijeme punjenja

CCS: 350 kW, 20 % – 80 % 65 min



Pogonska linija

2 električna motora, 5 različitih razina



Performanse

300 kW, 350 kW, 400 kW, 470 kW i 540 kW



Primjene

Mogućnosti nadogradnje karoserije. 2 prijenosnika snage:
(električni (tri razine 30 kW / 60 kW / 90 kW),
prijenos + neovisna spojka)


Korisna energija iz akumulatora460 kWh

Pogonski sklop

Pronađite specifikacije motora, mjenjača, stražnjih osovina (uključujući omjere), kombinacija pogonskih sustava i prijenosnika snage.

G13 – snaga / okretni moment

D13 – snaga / okretni moment



G13 420 KS




Maks. snaga pri 1250 – 1700 o/min

420 KS




Maks. okretni moment pri 905 – 1400 o/min

2400 Nm




G13 460 KS




Maks. snaga pri 1250 – 1700 o/min

460 KS




Maks. okretni moment pri 900 – 1200 o/min

2600 Nm




G13 500 KS




Maks. snaga pri 1400 – 1700 o/min

500 KS




Maks. okretni moment pri 900 – 1150 o/min

2800 Nm




Potrebne karakteristike goriva


Gorivo bez sumpora (EN590, maksimalno 10 ppm sumpora), biodizel generacije 2 (EN15940, sintetički dizel) kamion Volvo FM na plinski pogon vrhunske kvalitete.



D13 380 KS




Maks. snaga pri 1500 – 1700 o/min

380 KS




Maks. okretni moment pri 900–1450 o/min

1800 Nm




D13 420 KS




Maks. snaga pri 1250 – 1700 o/min

420 KS




Maks. okretni moment pri 900 – 1250 o/min

2400 Nm




D13 460 KS*




Maks. snaga pri 1250 – 1700 o/min

460 KS




Maks. okretni moment pri 900 – 1250 o/min

2600 Nm




D13 500 KS*




Maks. snaga pri 1250 – 1700 o/min

500 KS




Maks. okretni moment pri 900 – 1250 o/min

2800 Nm




D13 560 KS




Maks. snaga pri 1350 – 1700 o/min

560 KS




Maks. zakretni moment pri 900–1350 o/min

2900 Nm




*dostupno s B100, biodizelom

I-Shift

12-brzinski mjenjač s razdjelnikom brzina i ručnim ili automatskim sustavom za promjenu stupnjeva prijenosa. I-Shift se tvornički može opremiti kompaktnim usporivačem, pomoćnim pogonom, pumpom servo pojačivača volana i hladnjakom ulja. Također je moguće naručiti I-Shift sa stupnjevima prijenosa za sporu vožnju, iznimno sporu vožnju i više brzina za vožnju unazad.

Tip

Najviši stupanj prijenosa

Maks. okretni moment (Nm)

Odobr. za kombinir. bruto težinu (t)

AT2412

Izravni

2400

44

AT2612

Izravni

2600

100

ATO2612

Štedni hod

2600

100



Tip

Osovina

Zupčanik

Maks. okretni moment (Nm)

Maks. opterećenje osovine/zakretne osovine (t)

Odobr. za kombinir. bruto težinu (t)

Jednostruka redukcija

RSS1244

Samostalni

Hipoidni

2800

13

44

RSS1344C/E

Samostalni

Hipoidni

2600

13

44

RSS1352A

Samostalni

Hipoidni

2800

13

52

RSS1370A/B

Samostalni

Hipoidni

3800

13

70

RTS2370A

Tandemski

Hipoidni

3800

23

80

RTS2310

Tandemski

Hipoidni

3800

23

100

Dvostruka redukcija

RSH1365

Samostalni

Konusni spiralni

3800

13

65

RSH1370F

Samostalni

Konusni spiralni

3800

13

70

RTH2610B/F

Tandemski

Konusni spiralni

3800

26

100

RTH3210

Tandemski

Konusni spiralni

3800

32

100

RTH3312

Tandemski

Konusni spiralni

3800

33

120

RTH3815*

Tandemski

Konusni spiralni

3800

38

150



 * Za Volvo FM 4x4.

Prijenosni omjeri stražnje osovine

Samostalne osovine

RSS1244

RSS1344C/E

RSS1370A/B

RSH1370F

RSH1365*

2.06:1

2.06:1

2.47:1

3.46:1

3.61:1

2.17:1

2.17:1

2.64:1

3.61:1

3.76:1

2.31:1

2.31:1**

2.85:1

3.76:1

4.12:1

2.47:1

2.47:1**

3.08:1

4.12:1

4.55:1

2.64:1

2.47:1

3.40:1***

4.55:1

5.41:1

2.85:1

2.85:1

3.67:1***

5.41:1



3.08:1

3.08:1

4.11:1***







3.36:1









3.70:1







4.11:1







4.63:1




5.29:1




* Raspoloživo za Volvo FM 4x4

** Za RSS1344E

*** Za RSS1370B

Tandemske osovine

RST2370A

RTS2310

RTH2610F

RTH3210

RTH3312

RTH3815

2.43:1

2.06:1

3.33:1

3.33:1

3.61:14.14:1
2.57:1

2.17:1

3.46:1

3.46:1

3.76:1

4.58:1

2.83:1

2.31:1

3.61:1

3.61:1

4.12:1

5.43:1

3.09:1

2.47:1

3.76:1

3.76:1

4.55:1

7.22:1

3.40:1

2.64:1

3.97:1

3.97:1

5.41:1



3.78:1

2.85:1

4.12:1

4.12:1

6.18:1



4.13:1

3.08:1

4.55:1

4.55:1

7.21:1



4.50:1

3.36:1

5.41:1

5.41:1



5.14:1

3.70:1

6.18:1

6.18:1



5.67:1

4.11:1



7.21:1



6.17:1

4.63:1






Okretni moment

Omjer

EPTT350

350 Nm*

1.26:1



EPTT650

650 Nm*

1.26:1



EPTT1000

1000 Nm*

1.26:1




* Okretni moment odnosi se kako na vožnju tako i na mirovanje.

Na motoru

PTER-DIN: Prijenosnik snage straga na motoru za izravan pogon
hidraulične crpke.

PTER1400: Prijenosnik snage straga na motoru sa spojnom prirubnicom
za hidrauličnu crpku.

PTER100: Prijenosnik snage straga na motoru sa spojnom prirubnicom
za hidrauličnu crpku.

Prijenosnici snage ovisni o spojki

PTR-F: Priključak spojnom prirubnicom, niski ili visoki brojevi okretaja.

PTR-FL/FH: Priključak spojnom prirubnicom, niski ili visoki brojevi okretaja.

PTR-D/PTR-DM/PTR-DH: Niski/srednji/visoki brojevi okretaja sa DIN priključkom za izravno priključivanje hidraulične pumpe.

PTRD-F: Visoki brojevi okretaja s priključkom spojnom prirubnicom za izravno montirano kardansko vratilo.

PTRD-D: Visoki brojevi okretaja s dvostrukim pogonom. DIN priključak sprijeda i straga za izravno priključivanje hidrauličnih pumpi.

PTRD-D1: Visoki brojevi okretaja s dvostrukim pogonom. Priključak spojnom prirubnicom straga i DIN priključak sprijeda.

PTRD-D2: Visoki brojevi okretaja s dvostrukim pogonom straga i jednostrukim pogonom sprijeda. Dva priključka spojnom prirubnicom straga i jedan DIN priključak sprijeda.

Vanjski i unutarnji izgled

Pronađite specifikacije mjera kabine, visine kabine iznad tla i značajki kabine.

Za različite potrebe dostupne su dvije različite verzije vanjske opreme.

Volvo FM with basic exterior trim level

Osnovna

Klasična (Thunder) siva rešetka i kvake vrata. Kromirana prednja svjetla. Klasično sivi štitnik od sunca, poklopci zrcala i branik.

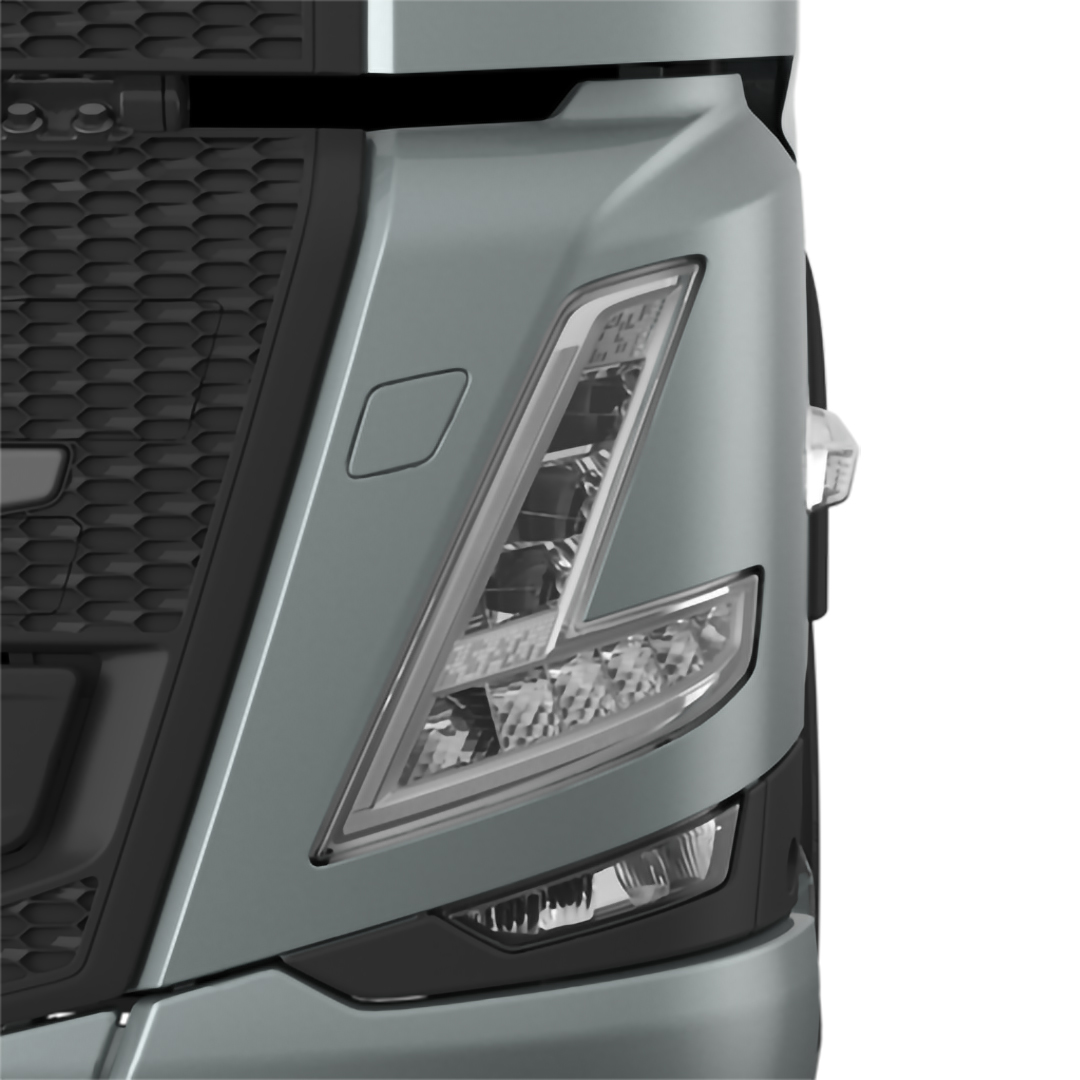

Volvo FM with enhanced exterior trim level

Poboljšana

Klasična (Thunder) siva rešetka. Poklopci zrcala u boji kabine, kvake vrata, štitnik od sunca i branik. Kromirana prednja svjetla.

Volvo FM dostupan je s pet različitih razina unutarnje opreme za različite potrebe.

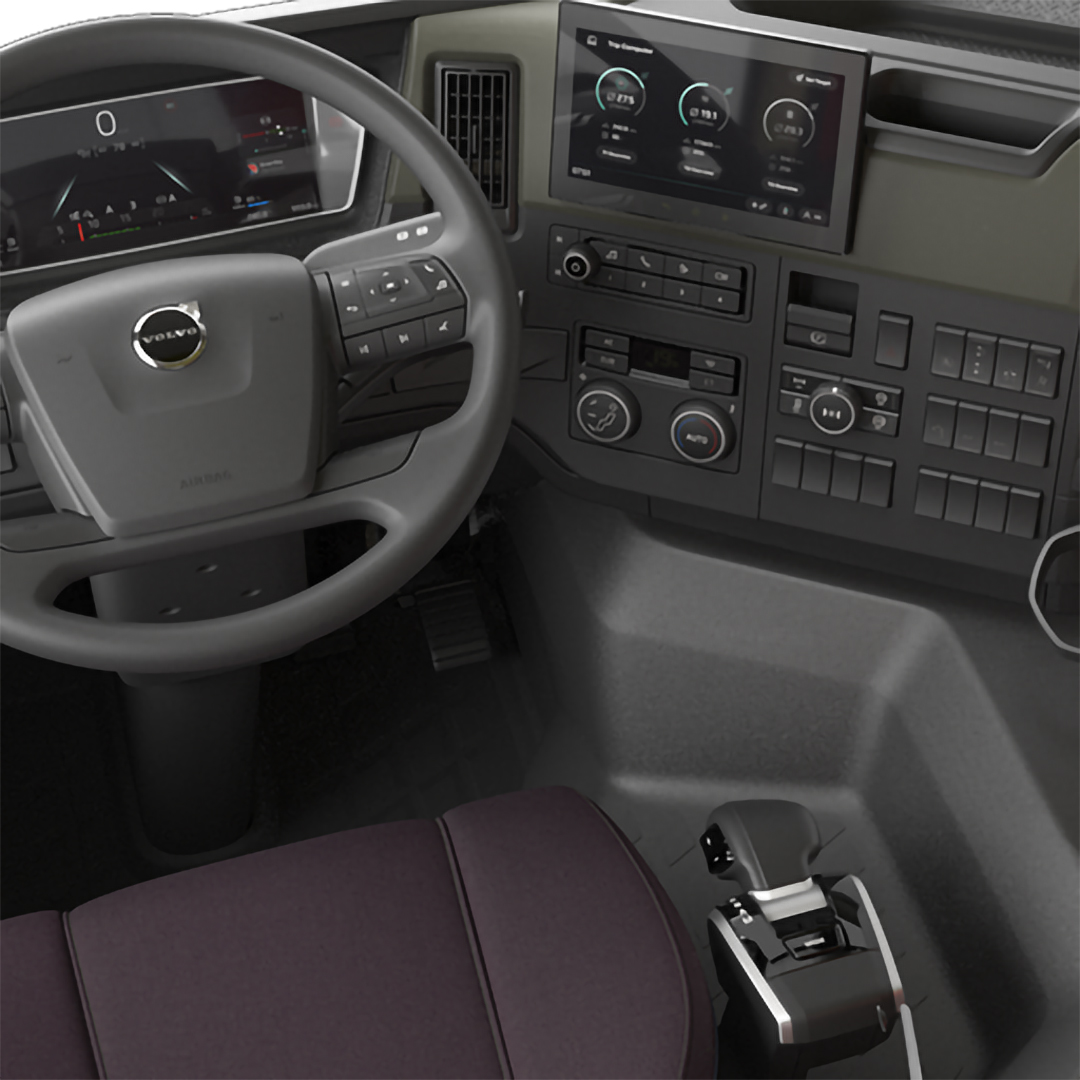

Volvo FM with textile trim dynamic, interior trim level

Obloga od tkanine Dynamic

Obloga unutrašnjosti od tkanine s modernom shemom boja i izdržljivim materijalima u raznim nijansama sive i ljubičaste.

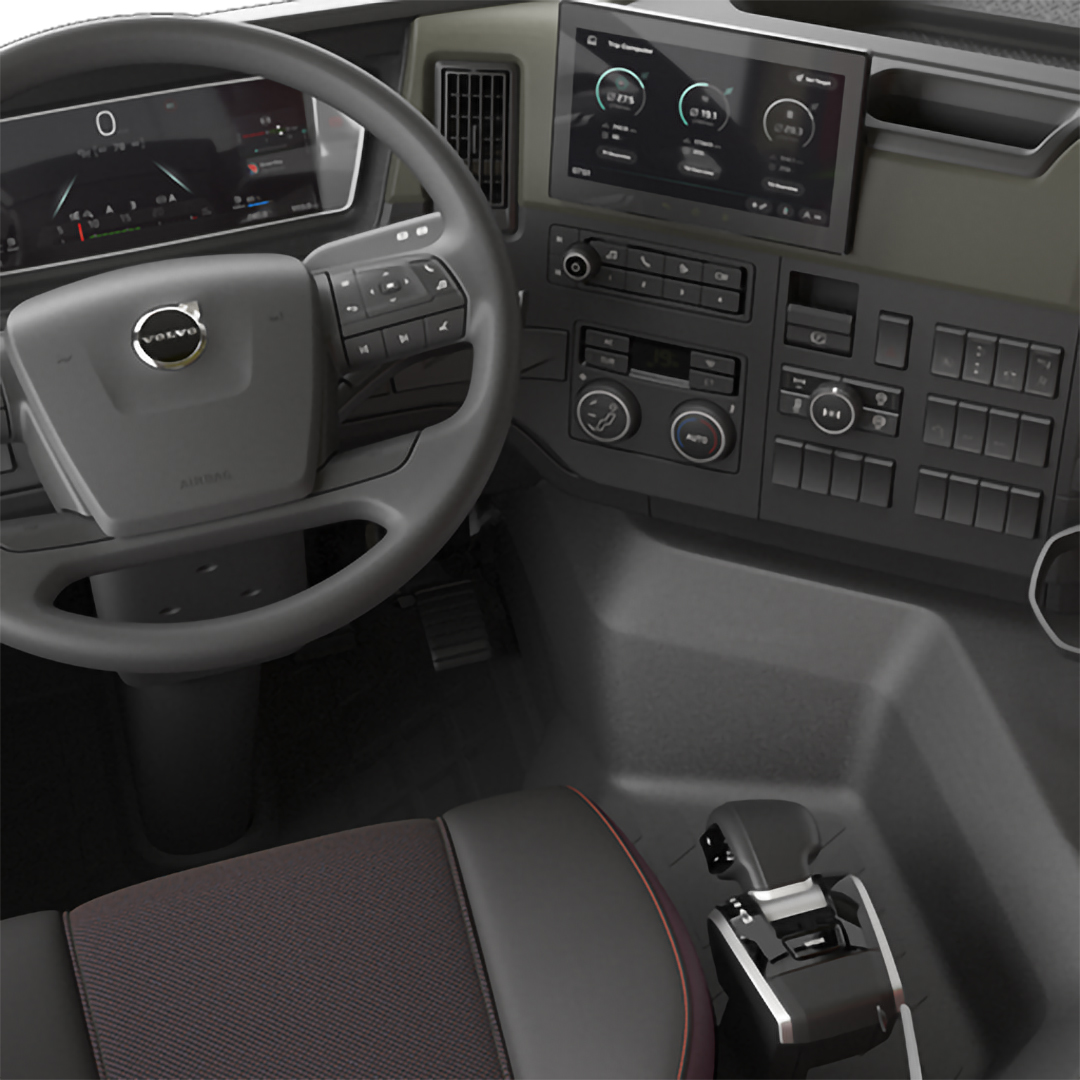

Volvo FM with vinyl and textile trim robust, interior trim level

Obloge od vinila i tkanine Robust

Izdržljivi vinil i tkanina s modernom shemom boja koja odgovara različitim dijelovima unutarnjih obloga.

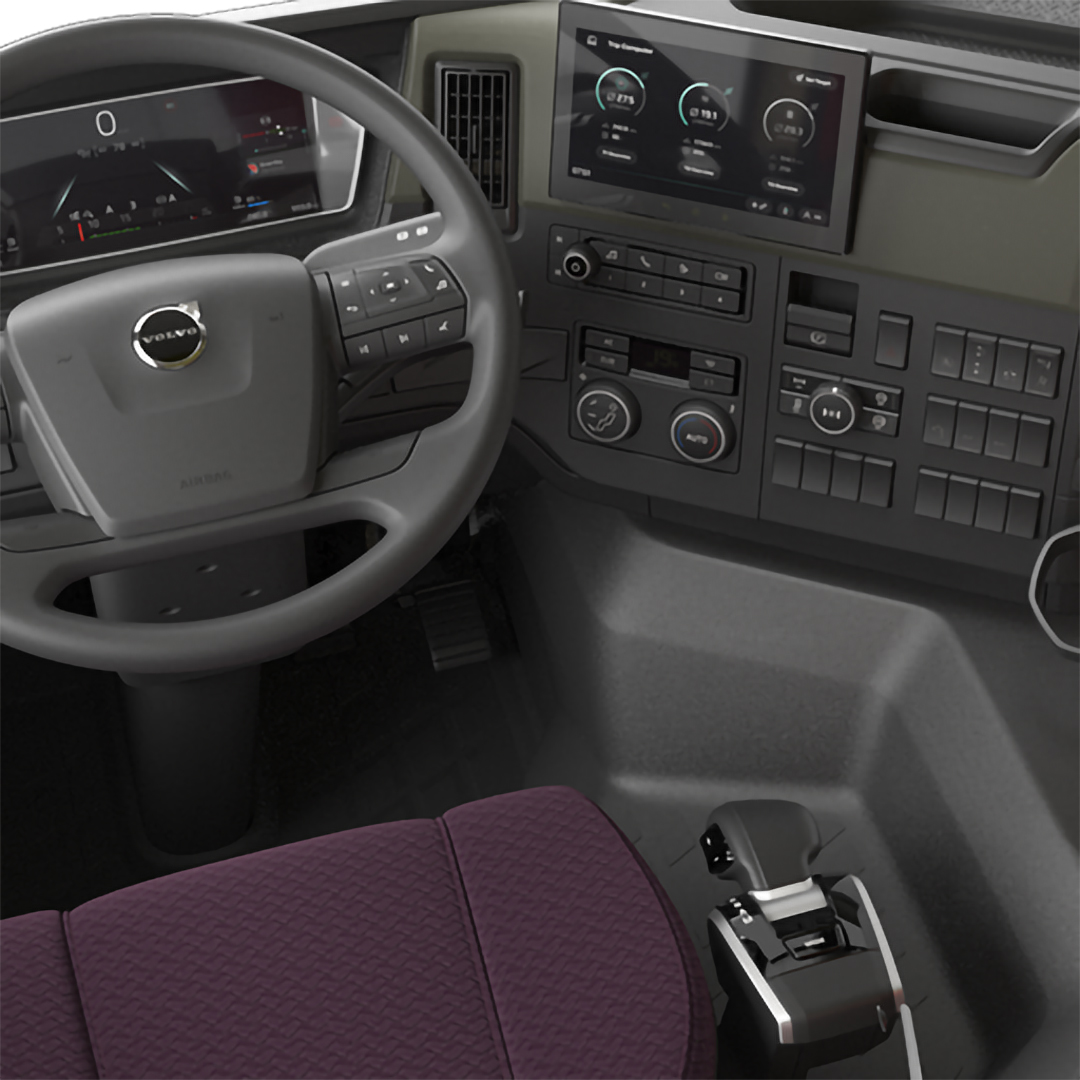

Volvo FM with plush trim progressive, interior trim level

Plišana obloga Progressive

Ova plišana unutrašnjost s nježnim tkaninama nudi modernu shemu boja i odgovara različitim dijelovima unutarnjih obloga.

Volvo FM with leather trim robust, interior trim level

Kožna obloga Robust

Unutrašnjost s trajnim materijalima i dvobojnim potpuno kožnim sjedalima koja odgovaraju različitim dijelovima unutarnjih obloga.

Volvo FM with leather trim progressive, interior trim level

Kožna obloga Progressive

Unutrašnjost s trajnim materijalima i dvobojnim potpuno kožnim sjedalima koja odgovaraju različitim dijelovima unutarnjih obloga.

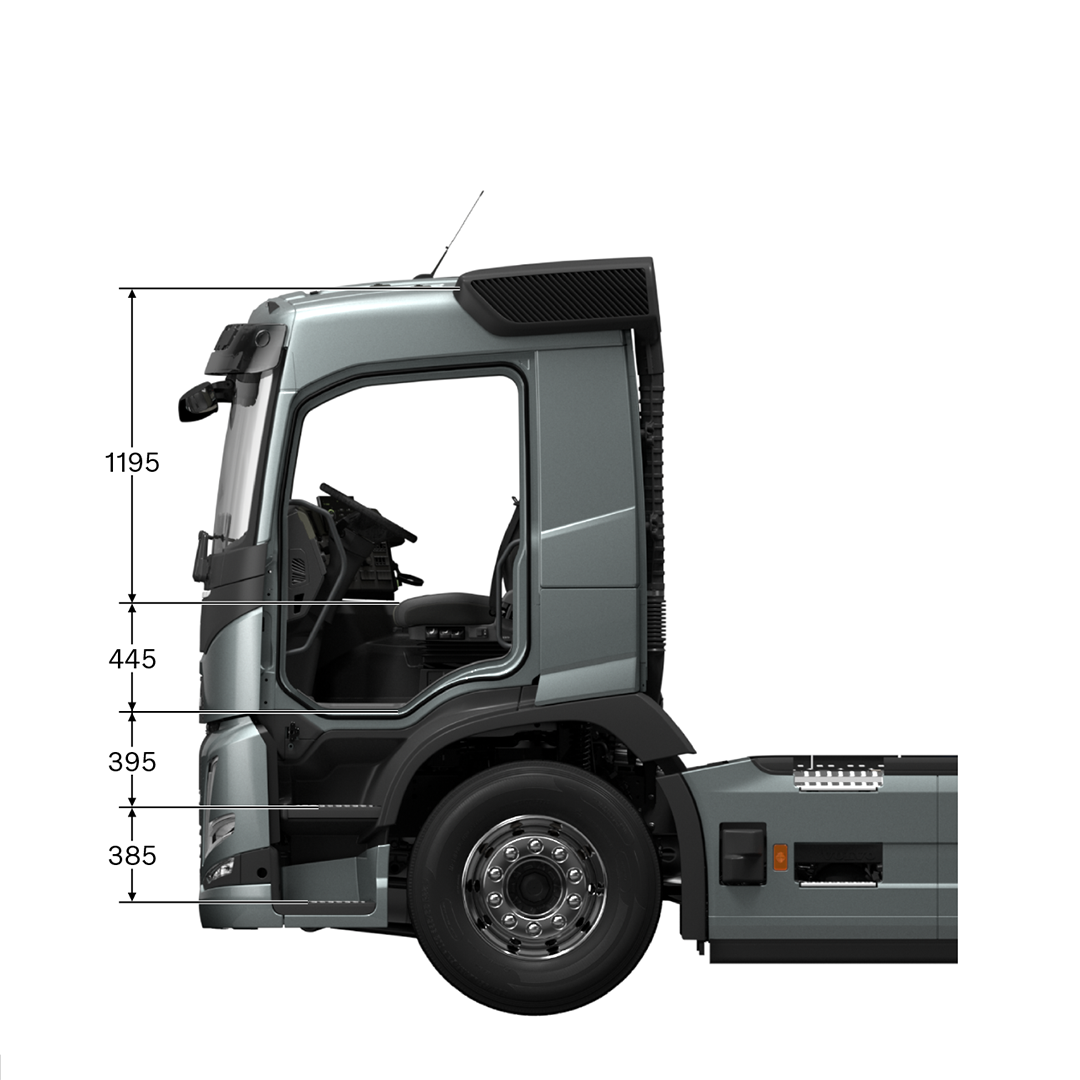

Volvo FM day cab with measurements, viewed from the side

Dnevna kabina

Dnevna kabina (FM-DAY) s udobnim i ergonomskim okruženjem za vozača. Unutarnja visina od 164 centimetra: 120 centimetara na poklopcu prostora motora.

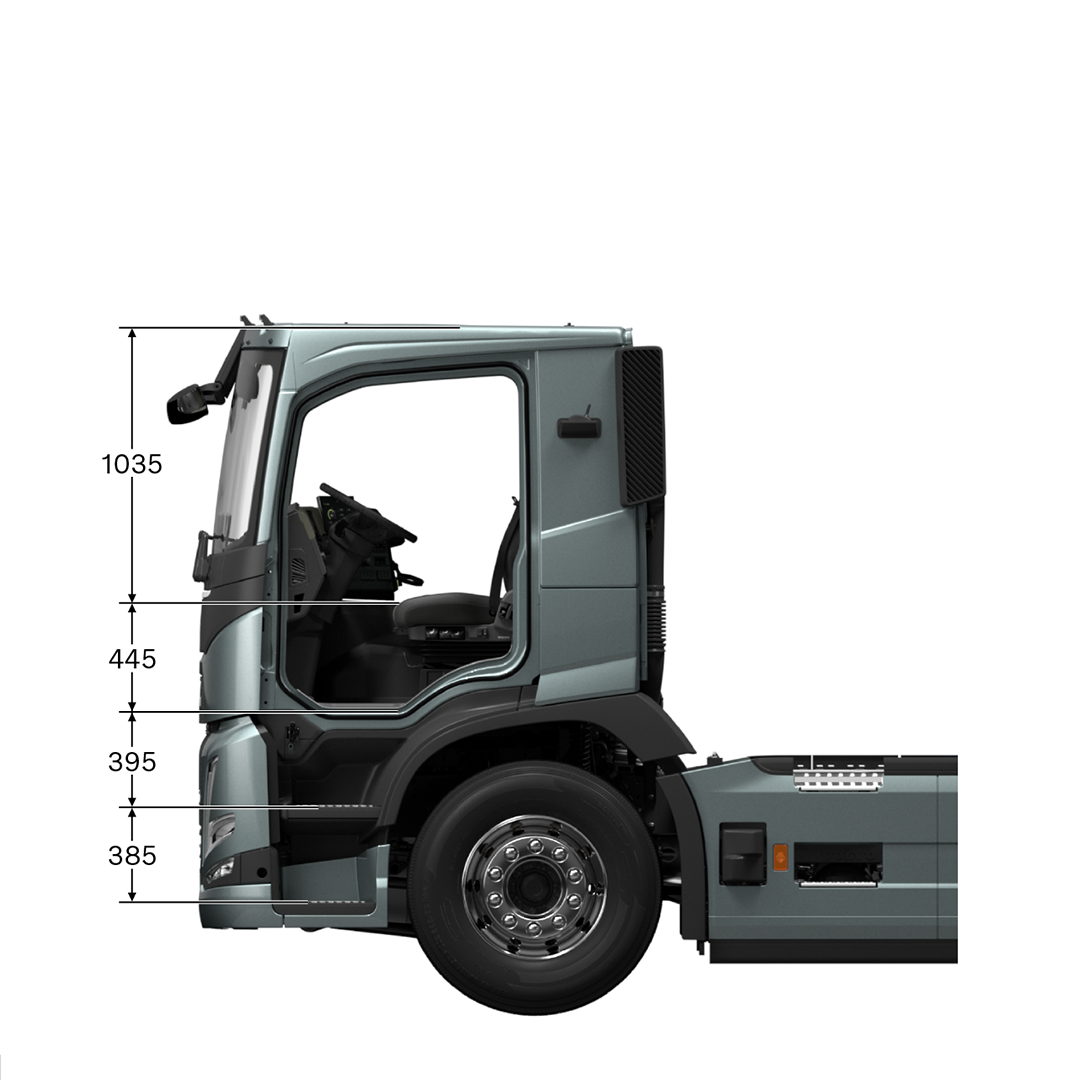

Volvo FM low day cab with measurements, viewed from the side

Niska dnevna kabina

Niska dnevna kabina (FM-LDAY) potrebna je za primjene poput rudarstva, hladnjača, crpki i dizalica. Unutarnja visina od 148 centimetara: 104 centimetra na poklopcu prostora motora.

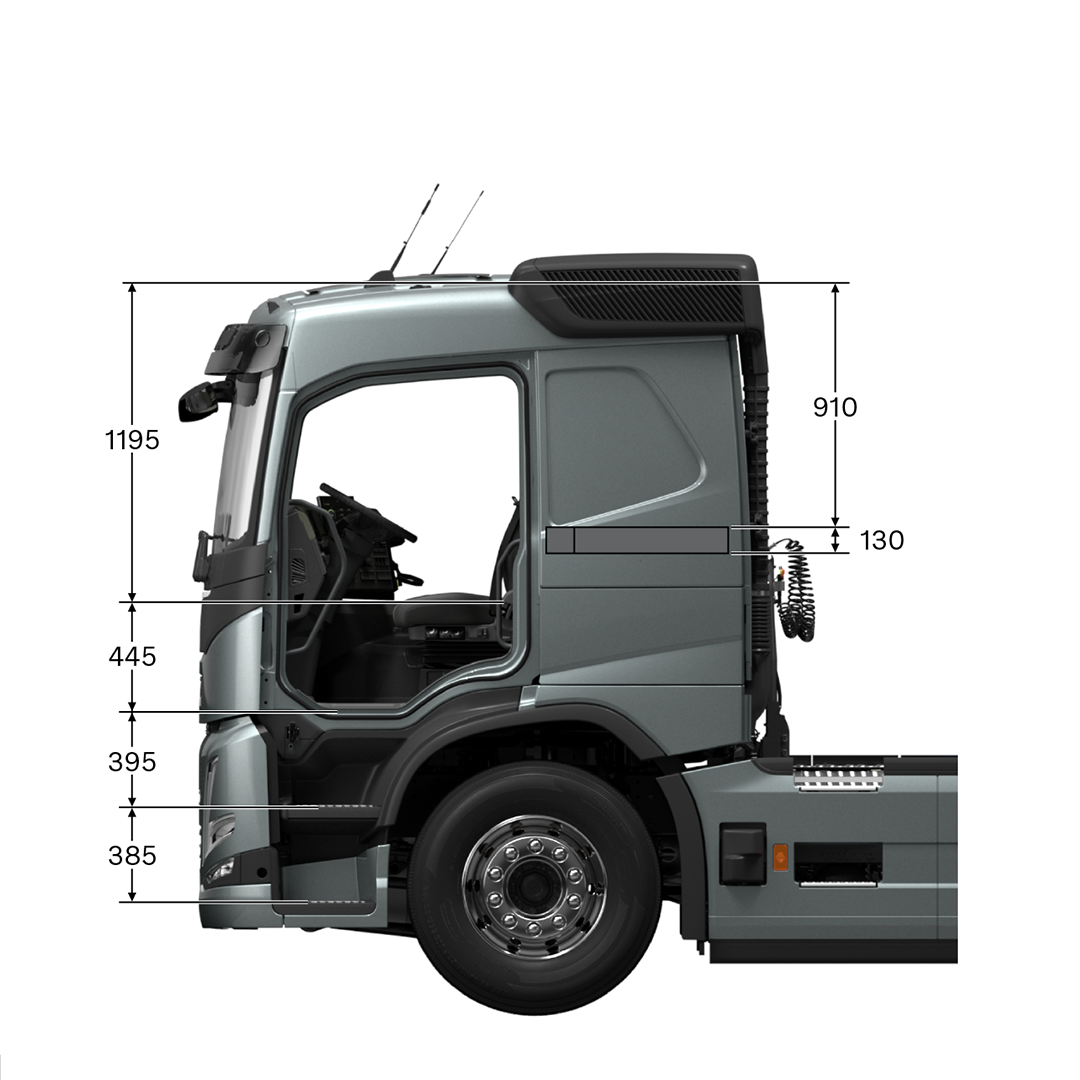

Volvo FM sleeper cab with measurements, viewed from the side

Spavaća kabina

Spavaća kabina (FM-SLP) za udobno noćenje jedne osobe. Unutarnja visina od 164 centimetra: 120 centimetara na poklopcu prostora motora.

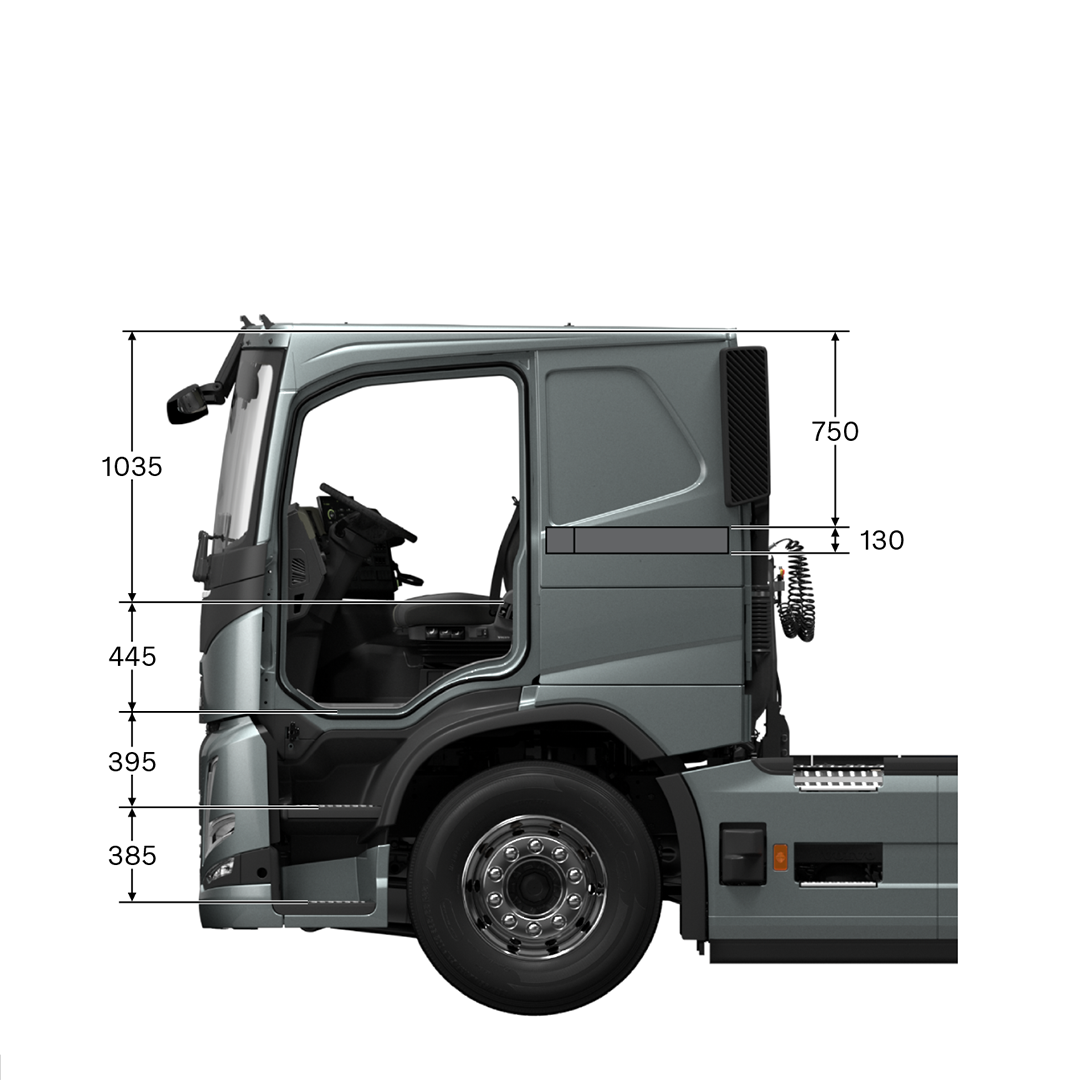

Volvo FM low sleeper cab with measurements, viewed from the side

Niska spavaća kabina

Niska spavaća kabina (FM-LSLP) sa spuštenim krovom i ovjesom pruža dodatni teretni prostor iznad kabine. Unutarnja visina od 148 centimetara: 104 cm na poklopcu motora.

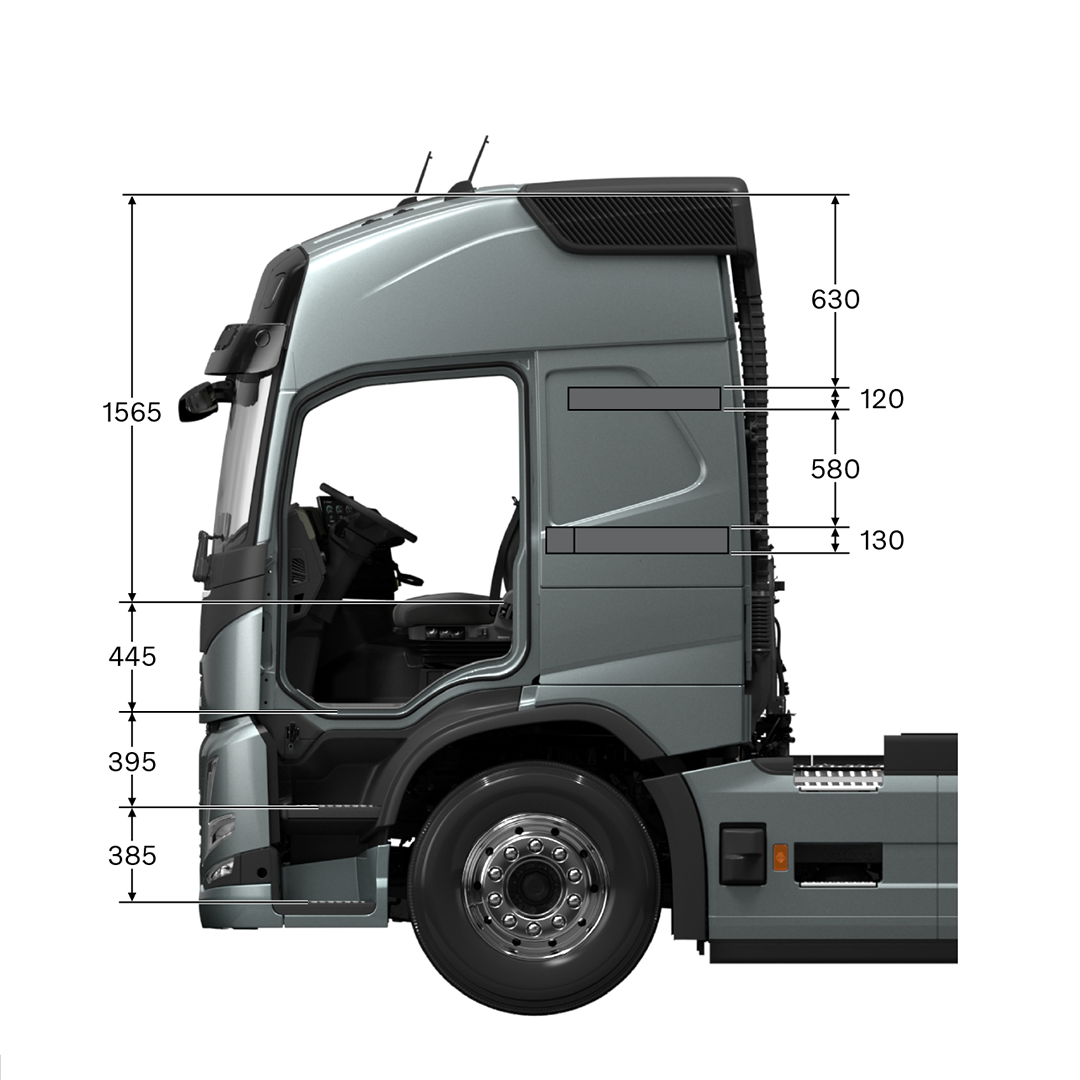

Volvo FM globetrotter cab with measurements, viewed from the side

Kabina Globetrotter

Kabina Globetrotter (FM-HSLP) koja pruža udobno noćenje do dvije osobe. Kabina nudi dodatni prostor za odlaganje iznad glave. Unutarnja visina od 201 centimetra: 157 centimetara na poklopcu prostora motora.

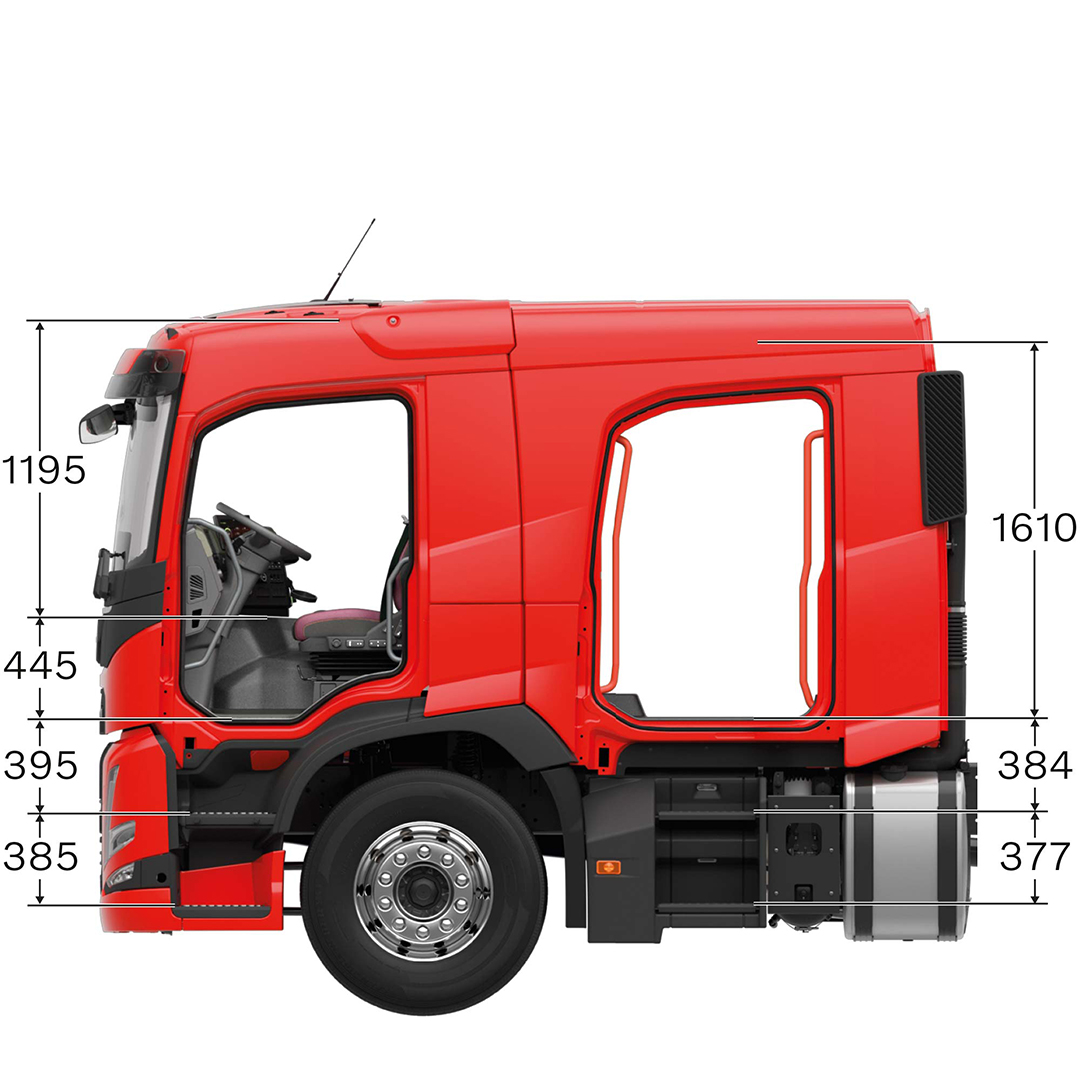

Volvo FM crew cab with measurements, viewed from the side

Dvostruka kabina

U dvostrukoj kabini ima dovoljno prostora za do 7 dodatnih putnika. Unutarnja visina 1590 milimetara.

Ovjes kabine u četiri točke

Odaberite spiralne opruge s amortizerima, prednje spiralne opruge i stražnji zračni ovjes ili zračni ovjes na svim osovinama.

Ulazi zraka

Ulaz zraka smješten na lijevoj strani i raspoloživ u visokoj i niskoj verziji. Prednji ulaz zraka također je dostupan.

Boje kabine

Dostupno je oko 650 varijanti.

Vozačevo sjedalo

Odaberite jednu od tri različite razine udobnosti: Progressive (pliš ili koža), Dynamic (tkanina) i Robust (vinil). Sjedalo se može podešavati po dužini 200 mm i po visini 100 mm. Vozačevo sjedalo serijski je opremljeno naslonom za glavu, podesivim i oborivim leđnim naslonom, podešavanjem po dužini i visini, podesivom lumbalnom potporom i podešavanjem nagiba sjedala.

Suvozačevo sjedalo

Odaberite jednu od tri različite razine udobnosti: Progressive (pliš ili koža), Dynamic (tkanina) i Robust (vinil). Serijski opremljena naslonima za glavu.

Ležajevi

Donji ležaj mjeri 70×200 cm. Madrac debljine 16 centimetara s opružnim jezgrama, iznimno udoban. Kupci mogu izabrati tri verzije: meku, polutvrdu i tvrdu. Dostupne su dvije vrste nadmadraca koje poboljšavaju udobnost i pomažu vam u pospremanju ležaja. Komforni gornji ležaj dimenzija: 70×190 cm ili 60×190 cm

Prostor za odlaganje u kabini

Prostor iznad prednjeg stakla sastoji se od dva pretinca s rolo-vratima, kao i četiri ISO utora, od kojih je jedan rezerviran za tahograf (dva ISO utora na niskim kabinama). Ispod ležaja u spavaćoj kabini i kabini Globetrotter nalaze se dva velika pretinca za odlaganje koja su dostupna izvana i jedan veliki (obujma od 44 l), dostupnog podizanjem madraca i poklopca, a u spavaćem dijelu su dva spremišta za časopise i sitne predmete. Na instrumentnoj ploči nalaze se četiri otvorena pretinca, mala kutija, DIN otvor, duboka polica i držač boca. Dnevna kabina može biti opremljena 60-litarskim spremištem s rolo vratima za kacige, kutijama za užinu itd.

Vanjski prostor za odlaganje

Prostor kojemu se može pristupiti izvana nalazi se iza suvozačevog i vozačevog sjedala.

Krovni prozor

Kabina se može opremiti krovnim prozorom s mogućnošću otvaranja 50 mm. S unutarnje strane nalazi se rupičasto sjenilo za sunce koje također služi kao mreža za zaštitu od kukaca kad je prozor otvoren. Krovni prozor može se otvarati i zatvarati ručno ili električno (opcija). Dostupan je i krovni prozor od čelika, namijenjen građevinskim radovima ili zahtjevnom uporabom.

Upravljač

Dolazi u dvije različite veličine, promjera 450 mm ili 500 mm, ovisno o specifikaciji kamiona. Visina volana može se podesiti do 90 mm, a nagib do 28°. Podesivi stup volana (opcija) omogućuje namještanje volana po okomici između -5° i +15°, čime se povećava udobnost vozača. Upravljač je raspoloživ sa zračnim jastukom ili bez njega. Komande integrirane u volan jamče sigurno i udobno upravljanje regulacijom brzine (tempomatom), trubom, telefonom i funkcijama na zaslonu kombiniranog instrumenta i bočnom prikazu.

Klimatizacijski sustav

Dva alternativna klimatizacijska sustava pokrivaju sve potrebe:

  • Klimatizacijski uređaj s ručnom regulacijom (MCC).
  • Klimatizacijski uređaj s automatskom regulacijom temperature (ECC/ECC2).

Klimatizacijski sustav također se može dopuniti grijačima u mirovanju za kabinu i motor.

Šasija

Pronađite sve specifikacije visina šasije, maks. opterećenja prednje osovine, stražnjeg ovjesa, visina spojke, tegljača, značajki šasije i kočnica.

Iznimno niska (tegljač)

oko 810 mm

Nisko

oko 850 mm

Srednje

oko 900 mm

Visoka

oko 1000 mm

Posebno visoka

oko 1200 mm





Zračni

Lisnata opruga

Posebno niska

8

-

Nisko

8

-

Srednje

10/20*

9

Visoko

10/20*

10/20*

Posebno visoka

-

10/20*



*S dvostrukim prednjim osovinama FAL20

Tip

Osovine

Ovjes

Opterećenje osovine/sustava stražnjih kotača

Redukcija

Prateće osovine iza/ispred pogonske osovine

Samostalni

RAD-L90

4x2

Parabol./višelisn. opruga

13 t

Jednostruka/dvostruka



RAD-GR

4x2

Zračni

11,5/13 t

Jednostruka/dvostruka



RAD-G2

4x2

Zračni (za građevinske kamione)

13 t

Dvostruka



RAD-G4

4x2

Zračni

12 t

Jednokratni



Sustav stražnjih kotača

RADT-GR

6x2/8x2

Zračni

19/20,5/22,5/23 t

Jednostruka/dvostruka

Prateća osovina iza pogonske (fiksna/upravljana/samoupravljana)

RAPD-GR

6x2

Zračni

16/19/22 t

Jednostruka/dvostruka

Gurajuća osovina (fiksna/upravljana)

RAPD-G4

6x2

Zračni

16 t

Jednokratni

(Fiksna) gurajuća osovina

RADD-G2

6×4/6x6/8x4/8x6

Zračni

21/23/26 t

Jednostruka/dvostruka



RADD-BR

6×4/8x4

Parabolična opruga

20/21 t

Jednostruka/dvostruka



RADD-TR1

6×4/8×4

Parabol./višelisn. opruga

23/26 t

Jednostruka/dvostruka



RADD-TR2

6×4/8×4

Višelisnati

26/32 t

Dvostruka



RADD-TR3

6×4/8×4

Parabolična opruga

38 t

Dvostruka



RADD-GR

6×4/8×4

Zračni

17/21/23/26 t

Jednostruka/dvostruka



RADDT-GR

8×4/10x4

Zračni

27/33/36 t

Jednostruka/dvostruka

Prateća osovina iza pogonske (upravljana)

RAPDD-GR

8×4

Zračni

27/30,5/32/35 t

Jednostruka/dvostruka

Gurajuća osovina (upravljana)

RAPDT-GR

8×2

Zračni

27/30/30,5/31,5/32 t

Jednostruka/dvostruka

Gurajuća osovina (upravljana), osovina dopunskog kotača (fiksna/upravljana)

RADDT-G2

8×4/10x4/10x6

Zračni

27/33/36 t

Jednostruka/dvostruka

Prateća osovina iza pogonske (upravljana)



Središnje montirane, polu-podvučene i podvučene spojke za prikolicu sa središnjom osovinom. Spojke za prikolicu mogu se montirati na razmacima od 25 milimetara.

Spremnici za gorivo

Aluminijski ili čelični spremnici, zapremine od 150 do 900 litara. Maksimalna zapremina goriva iznosi 1510 litara za tegljač 4x2. Spremnici plina u veličinama 155 kg (375 l), 205 kg (495 l) i 225 kg (545 l). Za dvostruke prednje osovine EU6 plastični spremnik za gorivo između prednjih osovina.

Spremnici za AdBlue

Zapremine od 32 do 112 litara. Pumpa za AdBlue integrirana je u modul spremnika za AdBlue. Plastični.

Kočnice

EBS (elektronički upravljani kočni sustav) nudi sjajan odaziv, radne značajke i osjećaj kočenja, a istovremeno i omogućuje pristup brojnim praktičnim značajkama. Funkcija EBS sada je dostupna i s disk kočnicama i s bubanj kočnicama sa Z-brijegom (za odabranu paletu konfiguracija osovine i visina šasija). Nadogradite svoj kočni sustav dodavanjem paketa EBS Medium ili bilo koje dodatne opcije. EBS je standardan u svim specifikacijama.

EBS medium

Osim karakteristika paketa EBS Standard, EBS Medium donosi sljedeće karakteristike:

Kontrola EBS statusa

Nadzor EBS statusa putem elektroničkog sustava vozila TEA2+ i Volvo Tech Tool-a.

Automatsko zadržavanje

Zakočite kamion do potpunog zaustavljanja, a funkcija Auto Hold zadržava posljednji primijenjeni pritisak kočenja kako bi zadržala kamion u položaju dok vozač ne pritisne papučicu gasa.

Analiza istrošenosti obloga

Upozorenje na kočne obloge – izračunava preostalu raspoloživu kilometražu s postojećim kočnim oblogama (samo za disk kočnice).

Automatsko otpuštanje parkirne kočnice

Parkirna kočnica otpušta se kad vozač pritisne papučicu gasa i uključen je stupanj prijenosa (samo mjenjači I-Shift).



Dodatne opcije:

Osim programskih paketa raspoložive su sljedeće opcije:

Proširena kočnica

Omogućuje vozaču da traži impulsno kočenje na prikolici. Kočnica se zatim automatski aktivira, a rizik od proklizavanja prikolice smanjen je na minimum.

ESC (Elektronička kontrola stabilnosti)

Sustav za održavanje stabilnosti pri kočenju aktivira kočnice na svakom pojedinom kotaču, pri čemu pruža stabilnost za cijelu kompoziciju i djeluje protiv proklizavanja, prevrtanja i njihanja prikolice. ESC ispunjava zakonske zahtjeve elektroničke kontrole stabilnosti vozila i dostupna je na vozilima s 2, 3, 4 i 5 osovina.

Svjetlo pri naglom kočenju

Prilikom kočenja u panici na brzinama iznad 50 km/h, stop svjetla trepere četiri puta u sekundi.

Hidraulični usporivač

Kompaktni usporivač na mjenjaču s maks. učinkom od 440 kW.

Volvo dinamičko upravljanje

Aktivni upravljački sustav s dodavanjem i oduzimanjem zakretnog momenta. Pruža veću silu upravljanja na malim brzinama, smanjuje trzaje volana i drži volan u položaju za ravnu vožnju prilikom kočenja na površinama s različitim trenjem (različitim prianjanjem guma). Upravljač se automatski vraća u neutralni položaj podjednako kad vozite u smjeru prema naprijed i unatrag. Volvo dinamičko upravljanje sada je dostupan na svim konfiguracijama kamiona, uključujući i one s dvostrukim prednjim osovinama. Sada je dostupan i u kombinaciji s neovisnim prednjim ovjesom.

Gurajuće osovine
Raspoložive u fiksnoj ili aktivno upravljanoj verziji za tegljače i krute šasije. Osovinsko opterećenje: 4,5, 7,5 ili 9 tona.


Osovine dopunskih kotača
Raspoložive u više konfiguracija – fiksne s jednostrukim ili dvostrukim kotačima, sa samostalnim ili aktivnim upravljanjem. Osovinsko opterećenje: 7,5, 9,5 ili 10 tona.

Podizanje tandemske osovine

Omogućuje deaktiviranje i podizanje krajnje stražnje osovine na tridem osovini kako bi se omogućila manja potrošnja goriva i bolji okretni polumjer. Pritiskom gumba na instrumentnoj ploči vozač može podići osovinu kada je kamion prazan. Osovina se automatski spušta i aktivira čim utovarite kamion. Funkcija podizanja tandemske osovine dostupna je na konfiguracijama 6×4 i 8×4 (s tandemskom osovinom) opremljenim disk kočnicama.


Konfiguracije osovina – električni

Tegljač: 4x2, 6x2, 6x4

Kruta šasija: 4x2,6x2, 6x4, 8x2, 8x4

Sve su osovine sa zračnim ovjesom

Tablice s podacima

Podaci – sve što vam treba. Preuzmite listove s podacima u formatu PDF za paletu kamiona Volvo FM putem sljedećih poveznica.

FM Rigid FM Tractor
Document

Prikazane značajke možda nisu standardne ili dostupne za sve razine opreme i opcije pogona.

Imate li pitanje?

Vaš lokalni distributer kamiona Volvo Trucks ima odgovor. Svratite, nazovite ih ili ih zamolite da dođu k vama.

Obratite se zastupniku tvrtke Volvo Trucks
